型号: AC对夹式孔板

型号: AC对夹式孔板
下载资料

视频

360 °

KF600系列一体型化孔板流量计是一种分流式流量计,浮子流量计安装在测量管边上并与分流孔板组合为一体。有四种不同的连接方式供用户选用,即有“螺纹”(AT)、“法兰”(AF)、和“对夹”(AC),分离型(AD)。流体流经主孔板时,在孔板的前后两侧产生差压,此差压值与流量值相当,以浮子流量计安装在分流进出口之中,使通过浮子流量计的流量相当于通过主管道之流量,于是通过主管道流体的流量大小,可由玻璃浮子流量计的刻度完成指示。
介质温度: PVC: 0~60℃,
              SS304: 0~120℃
精 度:      ±3%
工作压力: 1.0MPa

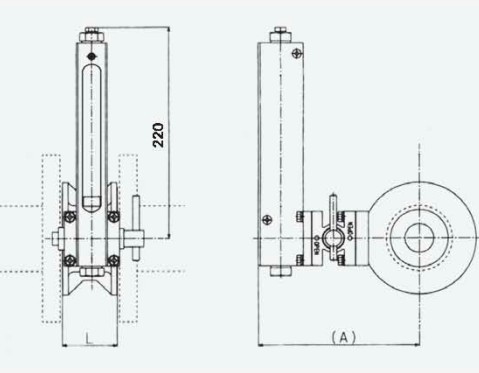

AC 外形尺寸 单位(mm)

口径

L

*A

重量(kg)

10

50

137

2.5

15

50

140

2.7

20

50

145

2.8

25

50

150

3.2

32

50

165

3.6

40

50

170

2.5

50

50

178

2.8

65

50

190

3.1

80

50

195

3.3

100

50

200

3.8

125

50

220

8.2

150

50

240

10.0

200

50

270

13

250

50

295

18

300

50

320

20

350

65

350

25

400

65

380

34

450

65

405

40

500

65

432

47

600

65

492

58

法兰连接型在无切断阀情况下,A的长度应减少52mm
-
流量选择

公称通径DN(mm)

流量范围

(L/h)

空气(Nm3/h)

10

3/8˝

0.1-0.5

0.8-4

15

1/2˝

0.2-1

2-10

20

3/4˝

0.5-2.5

5-25

25

1-5

8-40

32

1-1/4˝

1.4-7

12-60

40

1-1/2˝

2-10

18-90

50

4-20

35-175

65

2-1/2˝

7-35

60-300

80

10-50

80-400

100

18-90

160-800

125

25-125

250-1250

150

40-200

350-1700

200

70-350

600-2800

250

10˝

100-500

900-5000

300

12˝

180-900

1600-7800

350

14˝

200-1000

2000-9500

400

16˝

300-1500

3000-14500

450

18˝

40-2000

4000-19000

500

20˝

500-2500

5000-24000
