KF600系列一体型化孔板流量计是一种分流式流量计，浮子流量计安装在测量管边上并与分流孔板组合为一体。有四种不同的连接方式供用户选用，即有“螺纹”(AT)、“法兰”(AF)、和“对夹”(AC),分离型(AD)。流体流经主孔板时，在孔板的前后两侧产生差压，此差压值与流量值相当，以浮子流量计安装在分流进出口之中，使通过浮子流量计的流量相当于通过主管道之流量，于是通过主管道流体的流量大小，可由玻璃浮子流量计的刻度完成指示。

介质温度: PVC: 0~60℃,
SS304: 0~120℃
精度: ±3%
工作压力: 1.0MPa

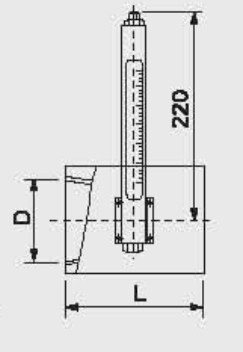

AT 外形尺寸单位(mm)
口径	测量管材料 SS304
口径	L	*A	重量(kg)
10	70
15	70
20	70
25	70
32	70	120	2.0
40	84	120	2.2
50	80	130	2.3
65	80	140	3.0
80	90	145	3.5
100	100	160	5.0

在无切断阀情况下，A的长度应减少52mm

公称通径DN(mm)		流量范围
公称通径DN(mm)		水(L/h)	空气(Nm3/h)
10	3/8˝	0.1-0.5	0.8-4
15	1/2˝	0.2-1	2-10
20	3/4˝	0.5-2.5	5-25
25	1˝	1-5	8-40
32	1-1/4˝	1.4-7	12-60
40	1-1/2˝	2-10	18-90
50	2˝	4-20	35-175
65	2-1/2˝	7-35	60-300
80	3˝	10-50	80-400
100	4˝	18-90	160-800
125	5˝	25-125	250-1250
150	6˝	40-200	350-1700
200	8˝	70-350	600-2800
250	10˝	100-500	900-5000
300	12˝	180-900	1600-7800
350	14˝	200-1000	2000-9500
400	16˝	300-1500	3000-14500
450	18˝	40-2000	4000-19000
500	20˝	500-2500	5000-24000
